青島金塑塑料機械制造有限公司自行研制開發的HDPE/MDPE 供水管及燃氣管生產線其結構獨特，自動化程度高，操作方便、連續生產穩定可靠等特點。該生產線生產的管道具有適度的剛性、強度、又具有良好的柔性、耐蠕變性、耐環境應力開裂性和良好的熱熔接性能，已成為城市燃氣輸送管道和室外給水管的首選產品。
該系列生產線主要包括 單螺桿擠出機、管材模具、真空定徑水箱、噴淋冷卻水箱、牽引機、切割機和 翻轉臺。

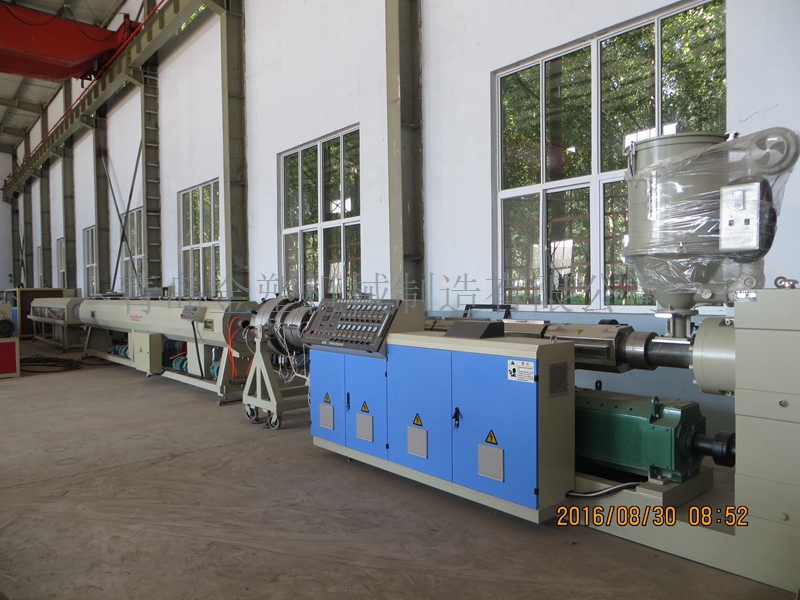

擠出機： 采用高速高效單螺桿擠出機，螺桿采用帶屏障和混煉頭的綜合混煉元件，機筒采用新型開糟機筒，配備了低噪音風機，陶瓷加熱圈，高速硬齒面減速箱，全自動真空上料塑化和混煉效果好，保證高速和高性能的擠出。
標識線： 管材標識線是由一臺30單螺桿擠出機通過復合模具擠出的。

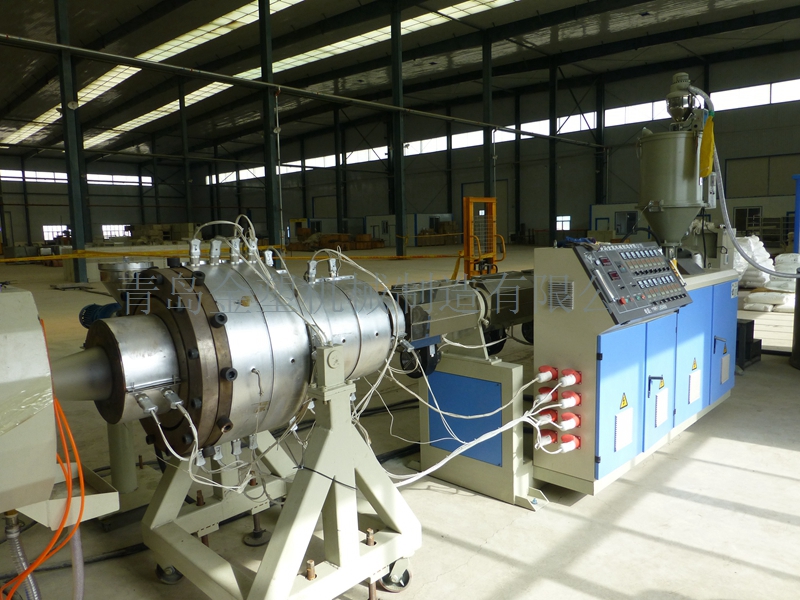

擠出模具： 模具材質為優質40Cr，選用國際上最先進的螺旋式或藍式模頭技術，擠出穩定可靠，采用水膜潤滑和水環式冷卻，以適應PE物料的要求，確保高速生產厚壁管時直徑和圓度的穩定。

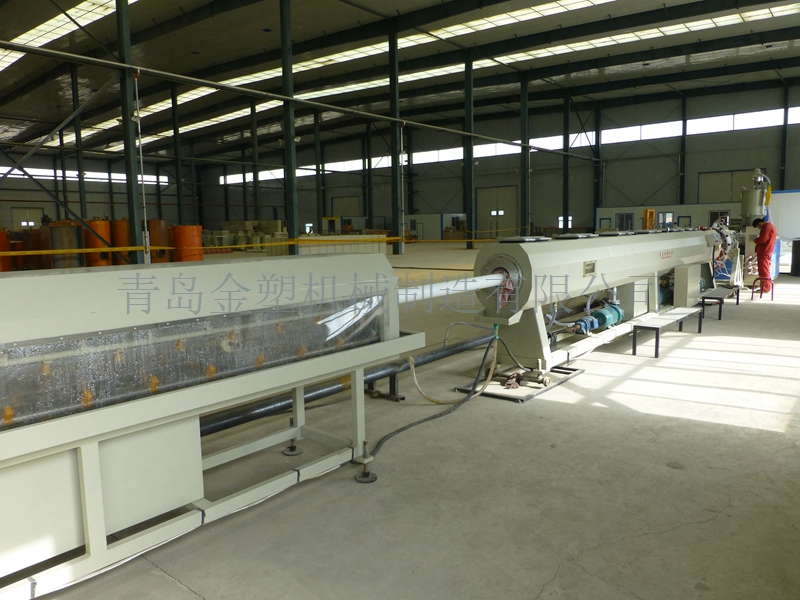

真空定徑水箱： 桶身采用高硬度優質不銹鋼板，先進的水循環、高壓冷卻系統，真空度調節裝置和精確的水溫水位自動控制系統。精確的錫青銅定徑套具有管材冷卻速度快，定型快等特點。上下左右可實現三維調整 可根據生產管材的規格和速度，提供不同長度和數量的冷卻配置。

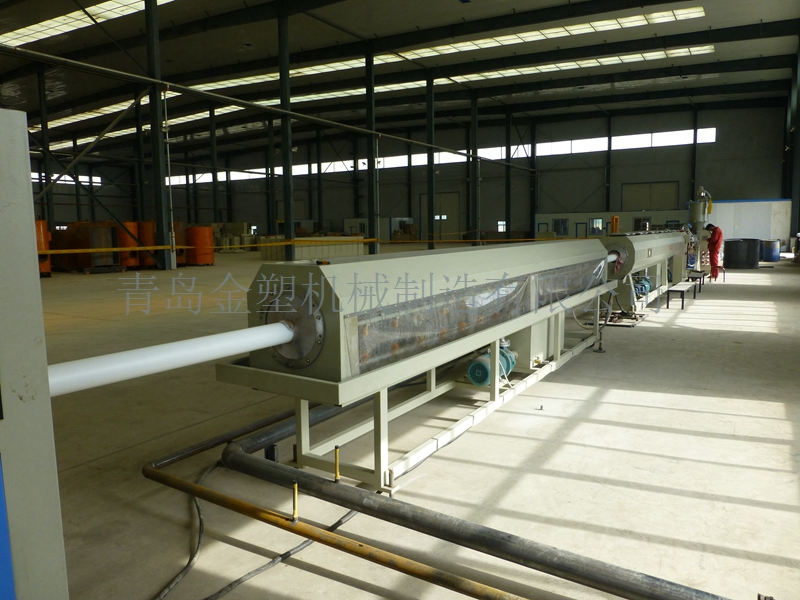

噴淋冷卻水箱： 槽體為不銹鋼制作，外罩透明軟質PVC 門簾。不銹鋼浮球水位調節，電控水溫調節。噴嘴材質為工程塑料ABS。機架上下可調，罩內設有托輪機構。

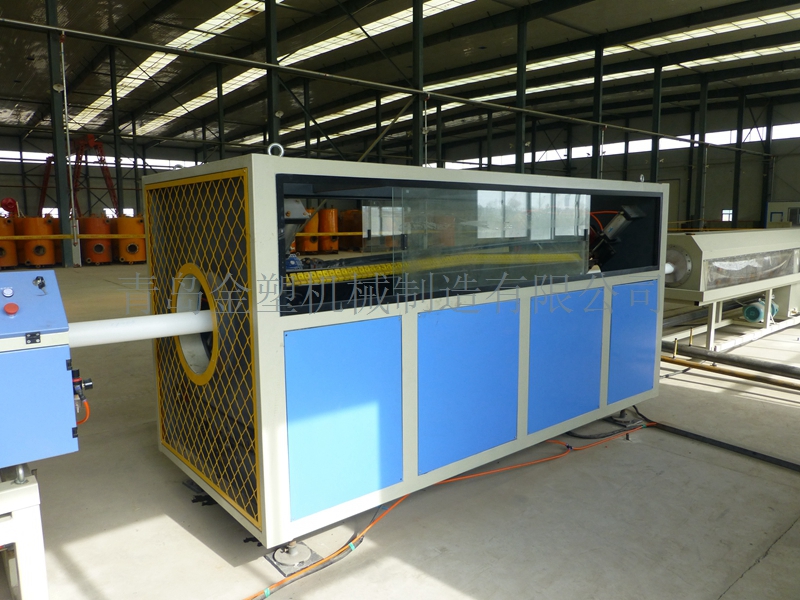

牽引機： 根據管徑及管壁厚度的不同分別配備雙履帶，三爪，四爪，五爪及六爪等牽引機。本機采用變頻調速方式。各牽引架采用鏈條分動，確保各牽引速度一致，氣動與機械聯合夾緊，軸承采用帶座調心結構，能有效減小安裝誤差。
切割機： 無屑自動切割鋸，切割斷面光滑平整，采用變頻調速同步驅動，精度高，噪聲低。 大口徑管材采用全自動行星切割機 ，與生產線同步，鋸片位置與切割深度的可靈活調節，確保了切割鋸的可靠性。
生產線控制系統： 可選用德國西門子PLC 控制系統，智能化控制。普通控制采用西門子電氣件，日本歐姆龍溫控表，控制簡捷易操作。
主要技術參數：
| 型號/參數 | 管材范圍 | 擠出機型號 | 生產速度(m/min) | 最大產量(kg/h) |
| SRQG-63 | Ø20-Ø63mm | SJ-65×30 | 1.5-12 | 120 |
| SRQG-110 | Ø20-Ø110mm | SJ-90×30 | 2-12 | 220 |
| SRQG-160 | Ø63-Ø160mm | SJ-90×30 | 1.3-6 | 300 |
| SRQG-250 | Ø75-Ø250mm | SJ-90×33 | 0.7-4 | 400 |
| SRQG-315 | Ø110-Ø315mm | SJ-90×33 | 0.5-3.5 | 400 |
| SRQG-400 | Ø160-Ø400mm | SJ-120×30 | 0.3-2.4 | 550 |
| SRQG-500 | Ø200-Ø500mm | SJ-120×30 | 0.3-1.9 | 700 |
| SRQG-630 | Ø315-Ø630mm | SJ-120×33 | 0.2-0.7 | 800 |
| SRQG-800 | Ø400-Ø800mm | SJ-120×33 | 0.1-0.6 | 1100 |
| SRQG-1200 | Ø630-Ø1200mm | SJ-150×33 | 0.05-0.5 | 1300 |
